Progetto n.3: Collegare Display LCD ad Arduino
Bentornati nel 3° tutorial di Arduino realizzato da Appunti Per Tutti, oggi vi vogliamo spiegare come collegare un display LCD ad Arduino.
L’unica cosa a cui dovete fare attenzione, nel caso dobbiate ancora acquistare il display, è che il display sia compatibile con il driver Hitachi HD44780, informazione che troverete sicuramente scritta nell’inserzione di eBay o nel sito da cui acquistate.

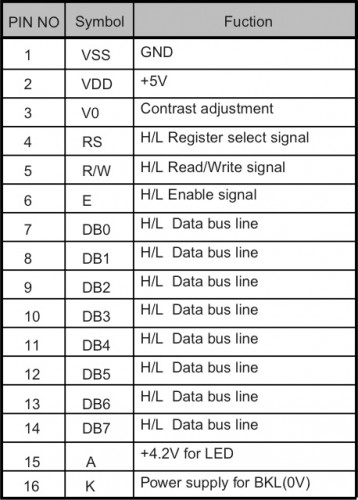

Qui di seguito troverete lo schema dei pin che utilizza il display e lo schema di montaggio.
In allegato anche il file da scaricare!

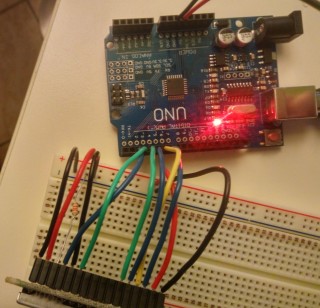

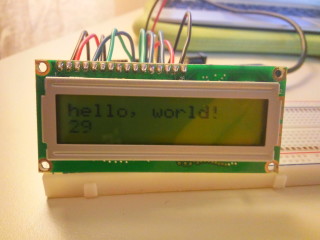

Il risultato finale docrà essere il seguente:

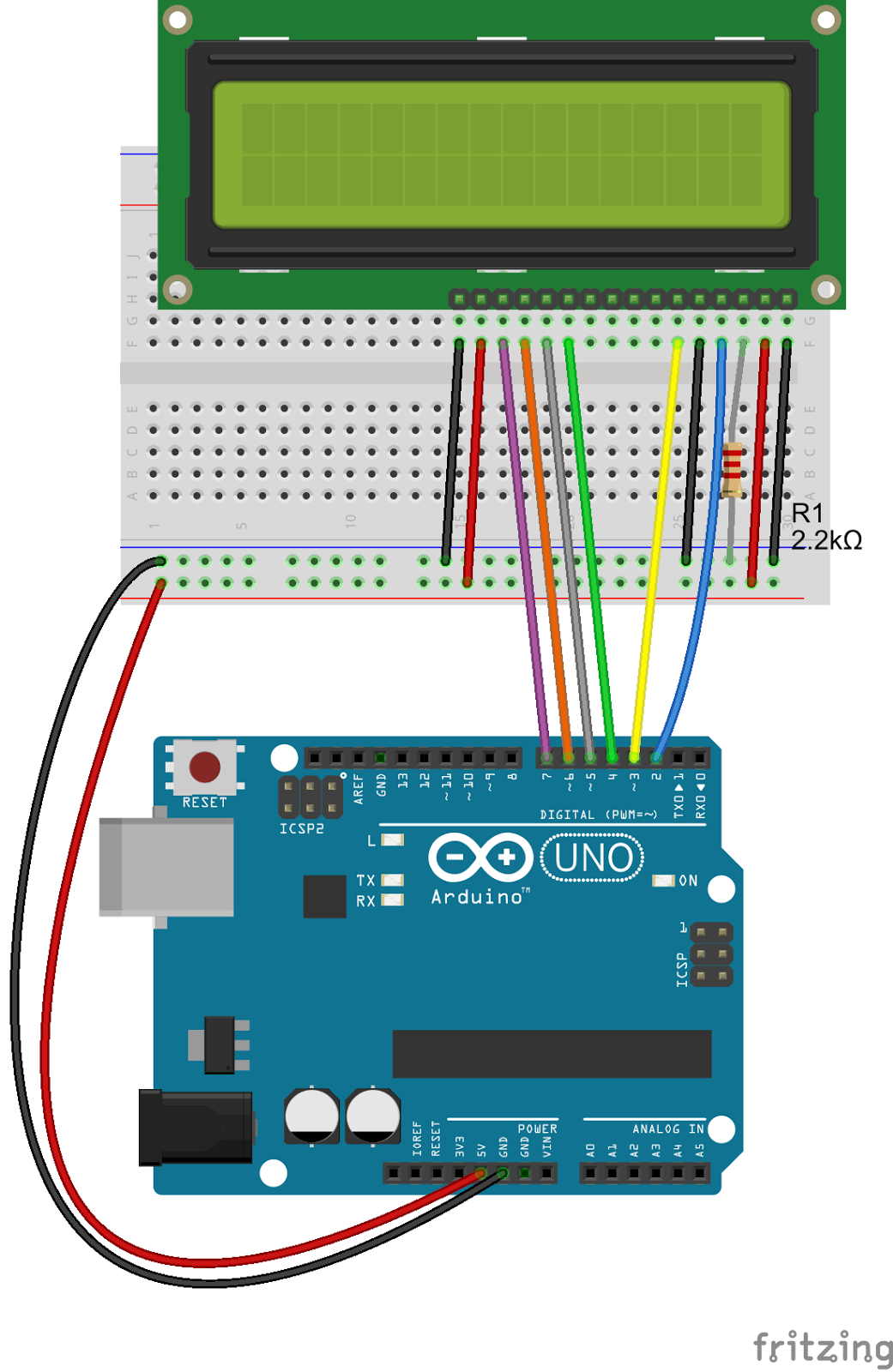

Per lo schema dei cavi vi lasciamo un’immagine qua sotto, speriamo si riesca a capire! 🙂
